В данной статье речь пойдёт о принтерах Canon Pixma MP450, MP460.

Разборка МФУ Canon MP450, MP460






Принтерная часть МФУ Canon MP450, 460 и MP150, 160, 170, 180 одинакова. MP450 и 460 отличаются от MP150, 160, 170, 180 только конструкцией корпуса, панелью управления (имеющей поворотный ЖК дисплей) и незначительными конструктивными особенностями.

Cначала снимаем боковые декоративные накладки. Для этого тонкой отвёрткой отжимаем от корпуса нижнюю часть накладок, чтобы освободить защёлки (обозначенные стрелочками на корпусе, под накладками), в первую очередь освобождая заднюю часть накладок.
Сильно нажимать на защёлки нет необходимости (чтобы не сломать их — они очень хрупкие): накладки держатся за счёт упругости пластмассы, и защёлки обычно не мешают.

Когда защёлки выйдут из отверстий корпуса — нажать на накладку вниз, чтобы освободить три верхних крепления накладки, а затем дальше вниз/вперёд, чтобы освободить переднюю часть.

Для снятия передней крышки, обычно бывает недостаточно просто нажать на защёлки — крышка держится довольно крепко.

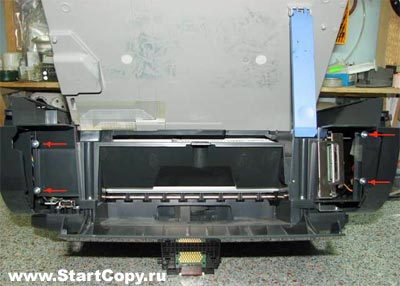

При разборке я обычно использую отвёртку в качестве рычага, вставляя остриём в места, указанные стрелочками, и прилагая усилие от себя/вверх, чтобы отжать пластмассу верхней крышки вверх, одновременно выталкивая переднюю крышку на себя.
Освободив верхнюю часть, наклоните её на себя, чтобы освободить нижние крепления крышки.

Снимая переднюю крышку, обратите внимание на её правую часть.
Иногда при сборке правая часть передней крышки не сразу встаёт на своё место — немного выступает вперёд относительно корпуса. В этом положении она свободно защёлкивается, но возникнут проблемы с установкой правой декоративной накладки, поэтому обратите внимание на то, чтобы при сборке правая часть передней крышки была заподлицо с корпусом.
